Vérin à gaz : dimensionnement, sélection, installation et performances silencieuses pour les sièges et les armoires

Vérin à gaz réglable pour chaise de bureau : Ergonomie, sécurité et configuration précise

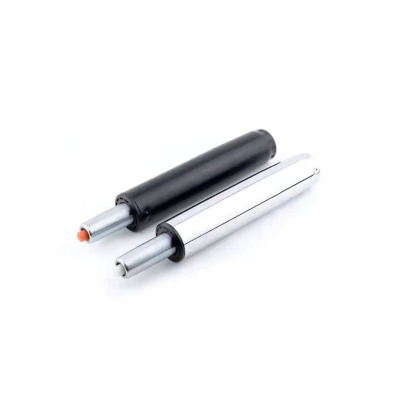

Un vérin à gaz, parfois appelé ressort à gaz ou colonne pneumatique, est un dispositif scellé qui stocke l'énergie dans l'azote comprimé et contrôle le mouvement avec une petite valve interne. Dans les sièges de bureau, le réglable vérin à gaz pour chaise de bureau permet des changements de hauteur en douceur tout en supportant le poids de l'utilisateur afin que la posture puisse être réglée avec une précision millimétrique. Lorsque la poignée est tirée, la vanne s'ouvre brièvement et laisse la pression s'égaliser à travers le piston, permettant au siège de bouger ; lorsque la poignée est relâchée, la vanne se ferme et la position sélectionnée est maintenue. Ce mécanisme simple, lorsqu'il est correctement dimensionné, élimine la « dérive » pendant la journée et évite les secousses qui fatiguent le bas du dos.

Cibles ergonomiques et pourquoi elles sont importantes

L'objectif principal est de placer l'utilisateur de manière à ce que les cuisses soient à peu près parallèles au sol, les pieds à plat et les coudes planant juste au-dessus de la surface du bureau lorsque les épaules sont détendues. Pour atteindre ces objectifs auprès d'une large population, choisissez une course suffisamment longue pour servir à la fois les utilisateurs de petite et de grande taille, ainsi qu'une classe de force qui équilibre la masse combinée de l'utilisateur, du siège et du mécanisme. Un vérin trop résistant résiste à la descente et peut « flotter » vers le haut lorsque l'utilisateur allège partiellement le siège ; un cylindre trop faible s'enfonce lentement même lorsque la poignée n'est pas tirée. L’une ou l’autre erreur force des micro-ajustements constants et augmente la fatigue sur les longs quarts de travail.

Paramètres de sélection clés

• Accident vasculaire cérébral — le trajet depuis la hauteur minimale jusqu'à la hauteur maximale du siège ; les valeurs courantes vont de 80 à 140 mm pour les sièges de travail et jusqu'à 200 mm pour les tabourets.
• Longueurs minimales et maximales — déterminer si les positions les plus basses et les plus hautes correspondent à la géométrie du bureau sans comprimer l'utilisateur dans un haussement d'épaules ni laisser les pieds pendre.
• Classe de force — la pression interne qui détermine la facilité avec laquelle le fauteuil se lève et la fermeté avec laquelle il se maintient lorsque le levier est relâché.
• Géométrie de l'interface — taille du cône pour la base et du cône pour le mécanisme ; vérifiez pour éviter les oscillations ou une mauvaise assise.
• Sensation et amortissement des valves — un dosage fluide permet une descente progressive sans mouvement de pas ni rebond aux butées.

Installation, mise en service et sécurité

Avant d'insérer le cylindre, nettoyez les cônes d'accouplement pour garantir un ajustement serré sûr et sans craquement. Insérez d'abord la colonne dans la base, puis alignez le mécanisme du fauteuil sur le cône du piston et appuyez fermement ; évitez de marteler l’extrémité de la tige pour protéger les joints. Commande en effectuant une course complète du fauteuil avec un utilisateur représentatif : si le siège se soulève tout seul lorsque le levier est relâché, choisir une classe de force inférieure ; s'il coule, augmentez d'une classe. Apprenez aux utilisateurs à alléger légèrement le siège tout en actionnant le levier pour un mouvement plus fluide et une durée de vie plus longue de la valve. Traitez chaque bouteille comme un récipient sous pression scellé : ne la percez pas, ne l'écrasez pas et ne l'exposez pas à une chaleur élevée.

Liste de contrôle rapide pour un bon ajustement

• La hauteur du siège couvre la gamme percentile prévue d’utilisateurs.
• Le mouvement est fluide, sans stick-slip ni « encoches ».
• Aucune oscillation à la base ou à l'interface du mécanisme après plusieurs cycles.
• La fin de course semble amortie plutôt que brusque.

Remplacement du vérin à gaz robuste : Indices de charge, durabilité et choix de mise à niveau

Dans les environnements avec des utilisateurs plus nombreux, du personnel 24h/24 et 7j/7 ou un partage fréquent, un remplacement du vérin de levage à gaz robuste peut considérablement prolonger la durée de vie. Par rapport aux unités standard, les vérins robustes utilisent généralement des tubes de force plus épais, des tiges de plus grand diamètre pour la résistance au flambage et des joints formulés pour des charges plus élevées et plus de cycles. L’objectif de la mise à niveau n’est pas simplement d’augmenter la force ; il s'agit de maintenir un mouvement contrôlé et une puissance de maintien constante dans un plus large éventail de conditions réelles, y compris les variations de température et les charges latérales dues à l'inclinaison ou au roulement sur des sols inégaux.

Là où le robustesse est payant

• Des postes de travail partagés où les chaises sont ajustées des dizaines de fois par jour.
• Espaces industriels avec poussière et variations de température qui accélèrent l’usure des joints.
• Situations dans lesquelles les utilisateurs se penchent fréquemment en avant ou s’assoient sur le bord, augmentant ainsi les charges latérales.

Standard vs Heavy Duty – Comparaison narrative

Un vérin standard est plus léger et moins coûteux et semble souvent légèrement plus facile à actionner à faibles charges ; cependant, sous des charges statiques ou dynamiques élevées, il peut présenter un affaissement progressif ou développer une oscillation plus tôt à mesure que les interfaces s'usent. Un cylindre robuste résiste à cette descente rampante, maintient le mouvement linéaire après de nombreux cycles supplémentaires et reste droit sous une charge latérale, bien qu'il puisse peser plus et coûter plus cher à l'avance. Si les chaises sont attribuées à des utilisateurs uniques et plus légers, les unités standard peuvent être économiques ; Si les chaises sont regroupées ou utilisées 24 heures sur 24, l'option robuste génère généralement un coût total de possession inférieur, car les remplacements et les temps d'arrêt diminuent.

Conseils de mise à niveau

• Faites correspondre le cône et la longueur totale pour préserver la géométrie du siège après le remplacement.
• Documentez les hauteurs de siège min/max avant la rénovation et vérifiez-les après l'installation.
• En cas de doute entre deux classes de force, choisissez la plus basse et comptez sur la course pour couvrir la plupart des utilisateurs ; une force excessive nuit à la convivialité.

Tableau des tailles des vérins à gaz : Dimensions, classes de force et sélection rapide

Un clair vérin à gaz tableau des tailles réduit les incertitudes en mappant les cas d'utilisation à la géométrie et à la force. Les trois nombres de noyau sont la longueur minimale (comprimée), la course (déplacement utilisable) et la longueur maximale (comprimée plus course). Combinez-les avec une classe de force appropriée afin que la chaise ne se lève pas d'elle-même ni ne coule lorsque le levier est relâché. Étant donné que les bases et les mécanismes augmentent la hauteur de la pile, considérez toujours n'importe quel tableau comme point de départ et confirmez-le sur la chaise réelle afin d'éviter les extrêmes inconfortables pour les utilisateurs de petite ou de grande taille.

Cartographie de règle empirique par cas d'utilisation

• Siège de travail général : force moyenne, course de 100 à 120 mm, longueur minimale modeste pour les hauteurs de bureau standard.
• Bancs partagés : force moyenne-élevée, course de 120 à 140 mm pour couvrir une population plus large.
• Tabourets de dessin : force élevée, course de 160 à 200 mm associée à un anneau de pied pour plus de stabilité.
• Siège compact : faible force, course de 80 à 100 mm et longueur minimale courte pour les bureaux bas.

Tableau illustratif (valeurs indicatives)

Comment utiliser le graphique efficacement

1. Commencez par la population d’utilisateurs et la hauteur du bureau ; sélectionnez un trait qui couvre les deux extrémités.
2. Choisissez une classe de force qui équilibre la chaise avec un utilisateur typique ; vérifiez qu'il ne remonte pas tout seul.
3. Vérifiez les longueurs minimales et maximales par rapport à de vrais meubles pour éviter tout pincement des genoux ou des épaules aux extrémités.
4. Prototypez une chaise et recueillez des commentaires avant de la standardiser sur l'ensemble de votre flotte.

Comment mesurer la course du vérin à gaz : Outils, méthodes et vérification

Connaître comment mesurer la course du vérin à gaz évite les erreurs de commande et garantit que les objectifs ergonomiques sont atteints. La méthode la plus fiable consiste à mesurer à partir du fauteuil : enregistrer la longueur fermée avec la tige complètement insérée, puis la longueur ouverte avec la tige complètement déployée ; la différence est le coup. Lorsque le retrait n'est pas pratique, vous pouvez marquer la tige exposée aux positions d'assise la plus basse et la plus haute, puis mesurer la distance entre les marques. Pour une meilleure répétabilité, utilisez des points de référence cohérents (du siège du cône de base à la pointe de la tige ou à l'épaulement de l'adaptateur), mesurez deux fois et faites la moyenne des résultats.

Procédure étape par étape

1. Retirez le cylindre avec précaution, en protégeant la tige des bosses ou des rayures.
2. Identifiez les plans de référence : le siège du cône de base et le haut de la tige ou de l'adaptateur attaché.
3. Mesurez la longueur fermée sur une surface plane avec une légère charge axiale pour garantir une compression complète.
4. Autorisez l'extension complète, puis mesurez la longueur ouverte entre les mêmes points de référence.
5. Calculer la course : S = L _ouvert −L _fermé .
6. Enregistrez les diamètres extérieurs des tubes et des tiges pour confirmer la rigidité et la classe d’interface.

Méthodes comparées dans les phrases

La mesure à partir de la chaise est généralement la plus précise car le mécanisme ne peut pas masquer les véritables butées ; la mesure sur la chaise est plus rapide mais peut sous-estimer le déplacement si les liaisons limitent le mouvement. Les pieds à coulisse offrent des tolérances plus strictes qu'un ruban à mesurer, mais une règle rigide suffit si les mesures sont répétées. La lecture des données du fabricant est plus rapide lorsque les numéros de modèle sont connus ; cependant, des substitutions ou des révisions de conception peuvent faire différer les numéros imprimés de la pièce en main, il est donc judicieux de procéder à une vérification physique avant d'acheter un lot.

Pièges courants à éviter

• Mélange de points de référence entre mesures fermées et ouvertes.
• Ignorer la hauteur de la pile des adaptateurs ou des carénages décoratifs.
• Mesure lorsque la vanne est partiellement ouverte, ce qui donne des lectures incohérentes.

Vérin à gaz silencieux pour armoires : Sources de bruit, amortissement et bonnes pratiques de montage

Dans les meubles de rangement et les couvercles de meubles, un calme vérin à gaz pour armoires transforme la qualité perçue en éliminant les claquements, les grincements et les bavardages. Contrairement aux colonnes de sièges verticales, les vérins d'armoire fonctionnent sous différents angles et exercent des changements tout au long de la course, ce qui amplifie tout désalignement ou surdimensionnement. Le bruit provient généralement de trois endroits : les turbulences internes lorsque les vitesses du gaz sont trop élevées, le stick-slip à faible vitesse au niveau des joints de tige secs et les résonances externes dans les supports ou les panneaux minces. L'antidote est triple : une force correcte pour que les vitesses à mi-course restent modestes, des soupapes douces ou un amortissement à fermeture douce vers la fin de la course, et un montage rigide qui empêche le matériel d'agir comme une caisse de résonance.

Directives de conception pour un fonctionnement silencieux

• Privilégiez une course plus longue avec une force légèrement inférieure pour réduire la vitesse maximale d’ouverture.
• Montez la tige vers le bas en position fermée lorsque cela est possible afin que l'huile lubrifie le joint principal.
• Utilisez des roulements sphériques ou des pivots à bagues en polymère pour s'adapter aux petits désalignements sans grincement.
• Ajoutez des pare-chocs en élastomère aux points de contact pour absorber l'énergie résiduelle en fin de course.
• Renforcez les supports et vérifiez le couple de fixation après 10 à 20 cycles, à mesure que les matériaux se déposent.

Symptômes, causes et solutions au bruit

Si le mouvement émet un signal sonore au démarrage, le joint est probablement sec ; faire tourner le couvercle plusieurs fois avec la tige orientée vers le bas rétablit souvent le silence. Si une armoire « éclate » presque complètement ouverte, la force est probablement trop élevée ou l'effet de levier augmente tard dans la course ; déplacer le support de quelques millimètres pour aplatir le bras de moment peut lisser le profil. Le bruit persistant après l'arrêt du mouvement est généralement externe (vis desserrées, panneaux minces ou contact matériel), donc le renfort ou le joint d'étanchéité le résout sans changer le cylindre lui-même.

Liste de contrôle de vérification

• Cycle d'ouverture/fermeture au moins 20 fois pour asseoir les joints ; évaluer le son par la suite.
• Confirmez qu’il n’y a aucune interférence sur toute la course, y compris les poignées et les panneaux adjacents.
• Assurez-vous que les pivots ne peuvent pas se coincer à des angles extrêmes ; la liaison amplifie le bruit et réduit la durée de vie.
